Микроконтроллеры ESP32 отличаются доступной ценой, из-за чего многие пользователи привыкли выделять отдельную плату под каждый конкретный проект. Однако подобный подход часто приводит к нерациональному использованию ресурсов устройства, так как один ESP32 способен эффективно справляться с несколькими задачами одновременно.
Использование ESP32 в качестве Bluetooth-прокси
Одним из самых распространенных сценариев использования ESP32 является создание Bluetooth-прокси. Это устройство позволяет серверу умного дома взаимодействовать с Bluetooth-гаджетами, находящимися вне зоны прямой связи. Прокси принимает данные по Bluetooth и передает их на сервер по Wi-Fi. Поскольку большинство плат ESP32 уже оснащены необходимыми модулями связи, дополнительное оборудование обычно не требуется.
Инструмент ESPHome позволяет легко прошить контроллер для работы в качестве Bluetooth-прокси. Однако важно понимать, что запуск этой прошивки не лишает плату ее базовых возможностей. Устройство остается полноценным микроконтроллером, ресурсы которого можно использовать для расширения функциональности.
Подключение дополнительных датчиков через GPIO

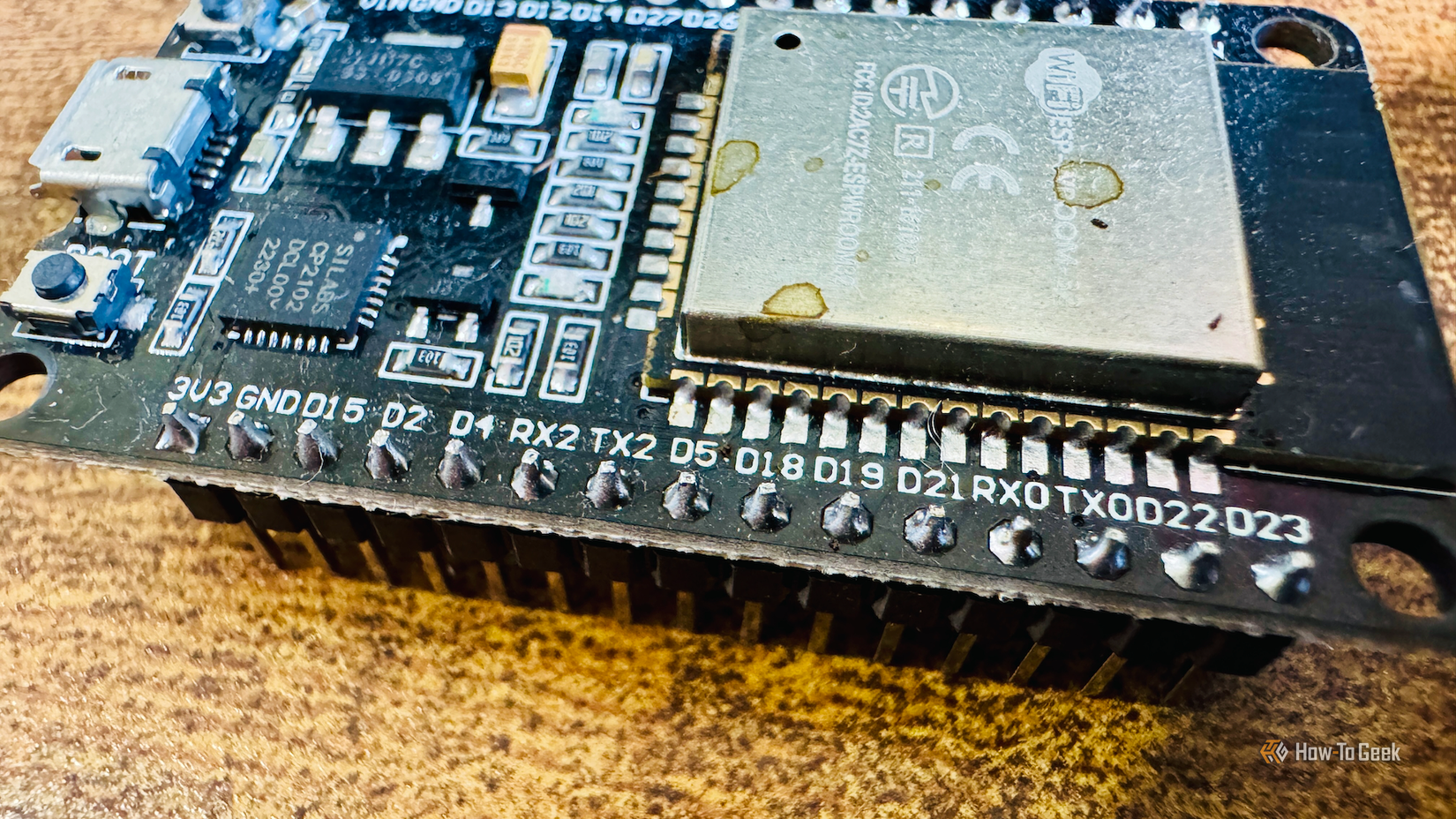

Многие платы ESP32 оснащены контактами ввода-вывода общего назначения (GPIO). Эти физические разъемы позволяют микроконтроллеру взаимодействовать с различным внешним оборудованием, аналогично тому, как это реализовано в Raspberry Pi. Через GPIO-пины можно как считывать простые состояния переключателей, так и обмениваться данными со сложными сенсорными модулями.
При настройке Bluetooth-прокси через ESPHome вы не ограничены одной функцией. В конфигурационный файл можно добавить дополнительные компоненты, чтобы задействовать свободные контакты GPIO. Таким образом, одно устройство может одновременно выступать в качестве моста для Bluetooth и считывать показатели подключенных к нему датчиков.
Примеры многофункционального использования контроллеров

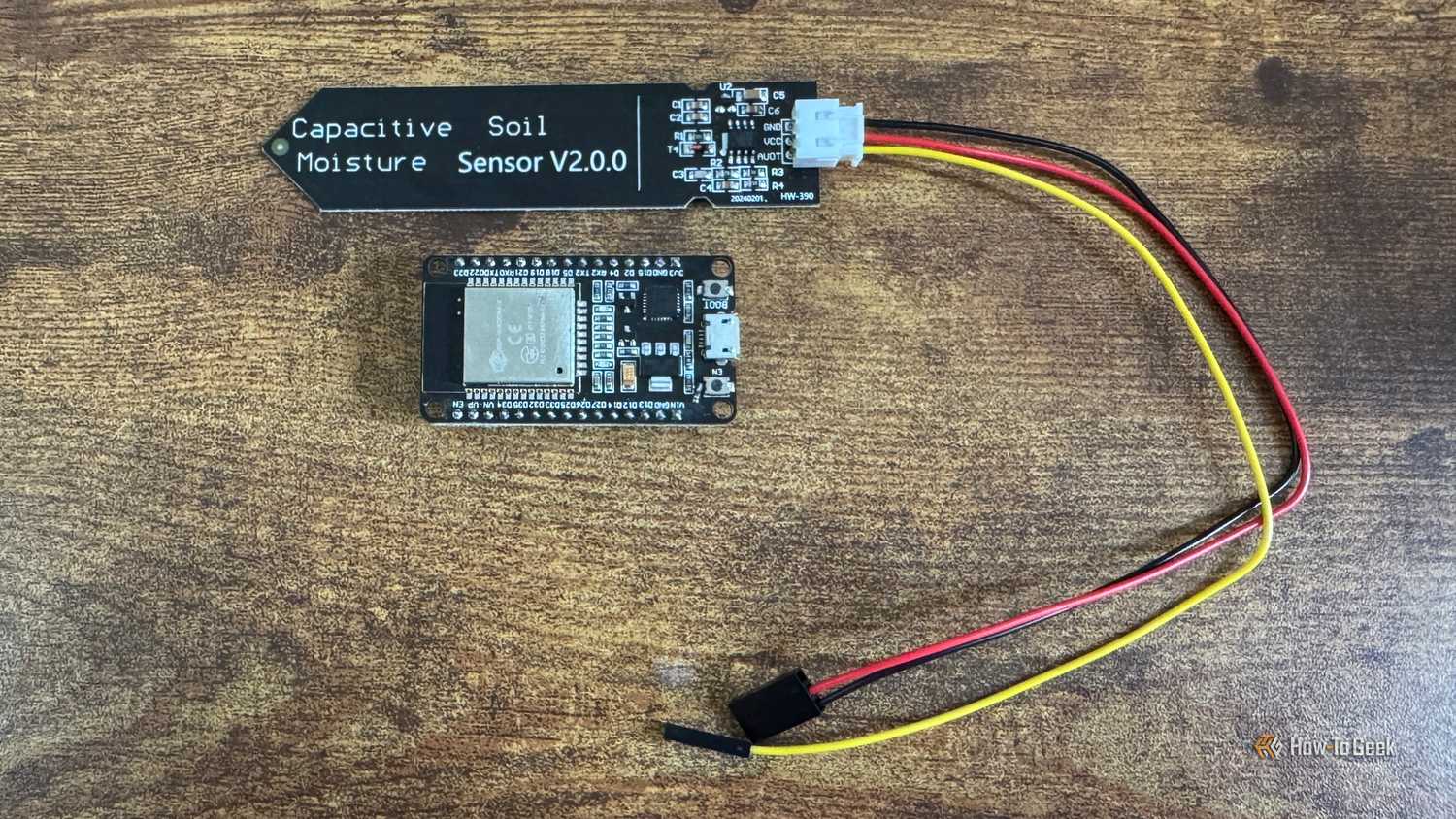

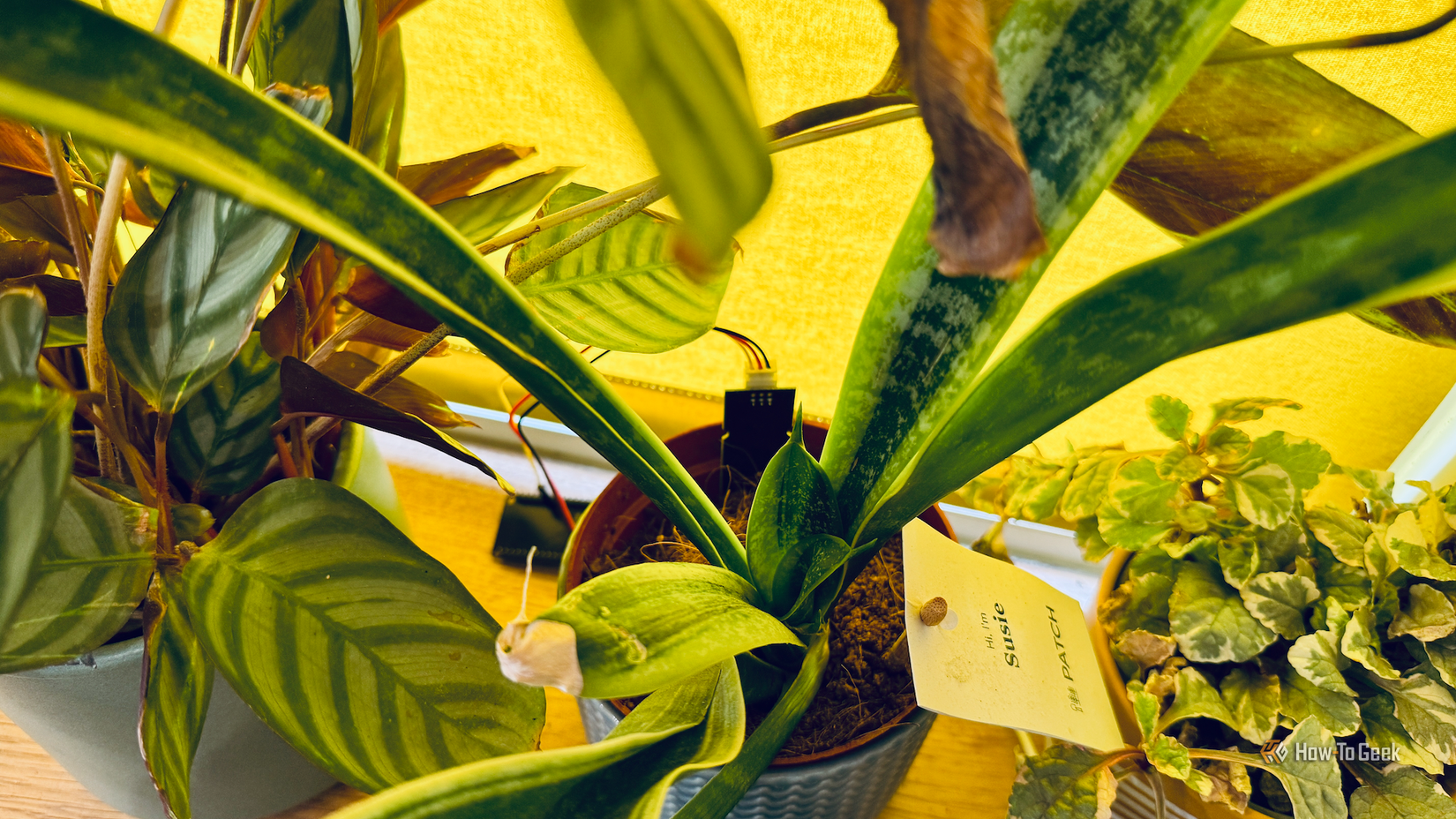

На практике это позволяет существенно сократить количество необходимых плат. Например, один ESP32 может обеспечивать связь с роботом SwitchBot, который расположен далеко от сервера Home Assistant, и одновременно собирать данные с датчиков влажности почвы. Информация с этих датчиков передается в систему умного дома, что позволяет получать оповещения о необходимости полива растений.
Помимо измерения влажности, к уже работающему Bluetooth-прокси можно подключить различные устройства:
- Датчики температуры и влажности.
- Контактные датчики (герконы).
- Миллиметровые радарные датчики присутствия (mmWave).
В зависимости от количества доступных пинов и требований конкретных датчиков, к одной плате часто можно подключить несколько модулей, что делает систему значительно полезнее без покупки дополнительного оборудования.
Важные предосторожности при работе с пинами
Несмотря на наличие свободных контактов, подключать оборудование к любому из них нельзя. Разные версии плат ESP32 имеют уникальную разводку и конфигурацию доступных пинов. Некоторые выводы имеют специализированное назначение, например, определяют режим загрузки устройства. Подключение сенсора к такому пину может привести к сбоям при старте системы.
Также необходимо учитывать электрические параметры. Пины работают с логическим уровнем 3,3 В, поэтому подача 5-вольтового сигнала может вывести устройство из строя, даже если сама плата поддерживает входное напряжение выше. Перед внесением изменений в схему следует обязательно изучить диаграмму распиновки (pinout) вашего конкретного устройства, чтобы убедиться в правильности подключения и соответствии требований датчика к напряжению. В большинстве случаев задача сводится к соединению соответствующих проводов, но внимательность при изучении документации является обязательным условием для стабильной работы вашего умного дома.
Дополнительные возможности интеграции и практическое применение
Помимо очевидной экономии ресурсов, многозадачность ESP32 открывает возможности для продвинутой автоматизации. Одним из наиболее интересных примеров использования является интеграция Bermuda в Home Assistant. В этой связке вы можете разместить несколько плат ESP32 по всему дому, работающих в качестве Bluetooth-прокси. Система будет измерять уровень сигнала (RSSI) от ваших носимых устройств, таких как iPhone или Apple Watch, в каждой точке размещения прокси.
Благодаря анализу силы сигнала, интеграция способна вычислять, в какой именно комнате находится пользователь. Это обеспечивает точное присутствие на уровне помещений, позволяя автоматизациям срабатывать при вашем входе в зону действия конкретного устройства. Более того, такая архитектура позволяет использовать голосовой помощник Assist для поиска потерянных гаджетов: если вы не можете найти свой смартфон, система подскажет, в какой части дома его зафиксировали последние показатели Bluetooth-прокси.
Почему не стоит тратить потенциал одного ESP32
Многие энтузиасты совершают ошибку, превращая ESP32 в «узкоспециализированный» гаджет. Если устройство настроено только как Bluetooth-прокси, большая часть его вычислительной мощности простаивает. Используя ESPHome, вы можете объединить функции «моста» для связи с периферией и узла сбора телеметрии. Вместо того чтобы покупать отдельный микроконтроллер для опроса датчика влажности или температуры, вы задействуете уже существующую инфраструктуру сети Bluetooth-прокси. Это не только сокращает количество проводов и блоков питания в доме, но и снижает общую нагрузку на Wi-Fi сеть.
Как не допустить критических ошибок при подключении
Помните, что каждый GPIO-пин на плате имеет свою специфику. Помимо стандартных входов, некоторые контакты зарезервированы для критических системных функций, включая управление загрузкой (boot-режимы). Если подключить периферию к такому пину без понимания его назначения, плата может либо вовсе не включиться, либо переходить в режим прошивки вместо запуска основной программы.
Всегда обращайте внимание на следующие аспекты перед пайкой или использованием макетной платы:
- Логические уровни: Стандарт для ESP32 — 3.3 В. Использование 5-вольтовых сенсоров напрямую без преобразователей логических уровней может необратимо повредить контроллер.
- Документация пинов: Ищите официальные диаграммы распиновки (pinout) именно для вашей ревизии модуля, так как расположение контактов на ESP32-WROOM, ESP32-S2 или S3 может существенно различаться.
- Ограничения многозадачности: Хотя ESP32 — мощный чип, при добавлении большого количества сложных датчиков (например, высокочастотных mmWave-радаров или нескольких интерфейсов I2C) следите за тем, чтобы не перегрузить циклы выполнения кода, что может привести к задержкам в работе Bluetooth-прокси.
Рациональный подход к распределению задач между доступными контактами превращает ваш проект из простого «удлинителя» Bluetooth-сигнала в полноценный многофункциональный узел умного дома.
