Многие пользователи ошибочно полагают, что если сетевое оборудование отображает статус подключения на скорости 1 Гбит/с, то физический кабель работает безупречно. Однако цифровые соединения не всегда бинарны, и наличие гигабитного линка не является гарантией высокой производительности. Кабель может успешно пройти процесс согласования с коммутатором, даже если его внутренняя целостность нарушена, что приводит к значительным потерям данных и снижению реальной пропускной способности.
Почему индикатор 1 Гбит/с может вводить в заблуждение

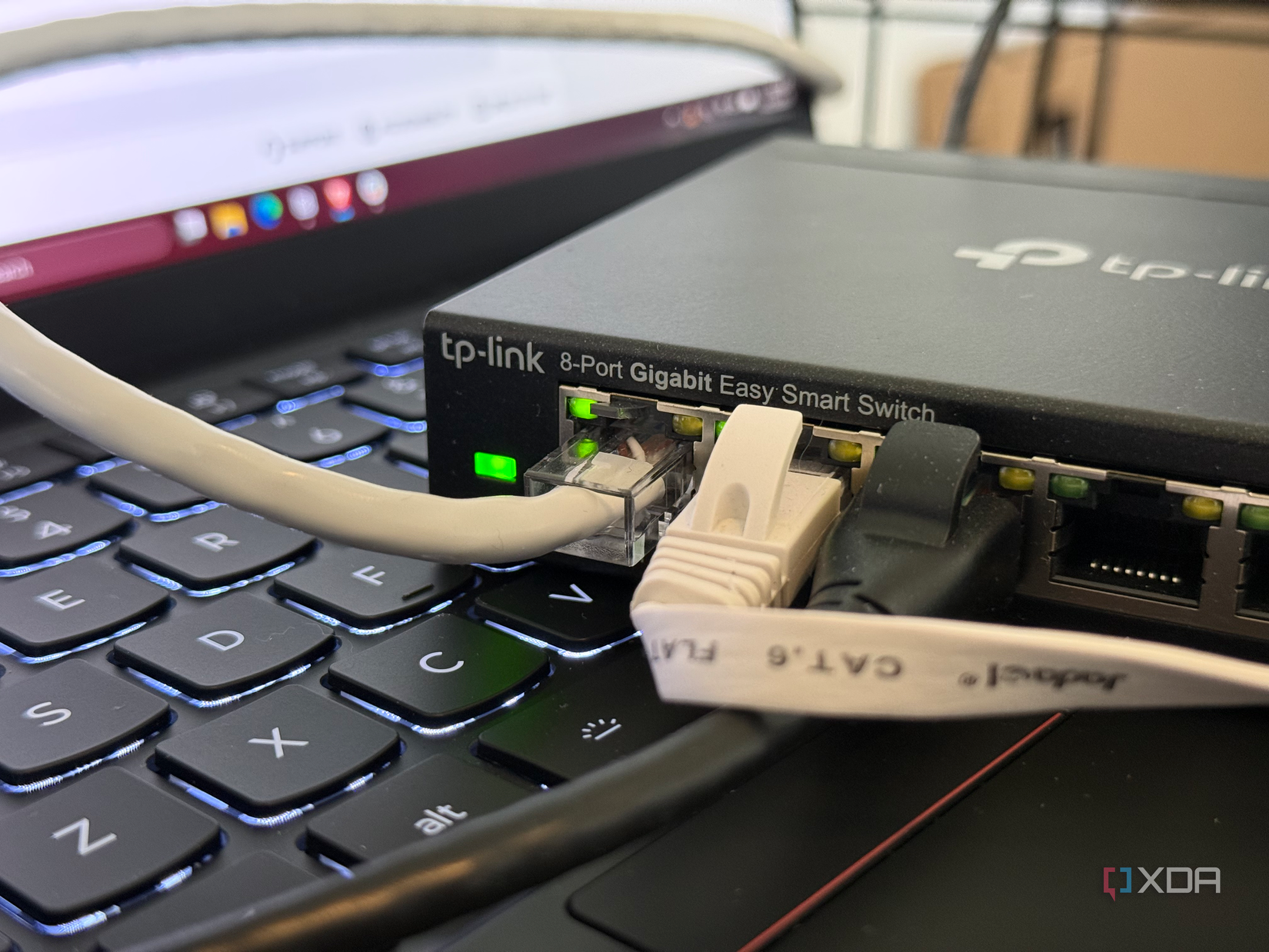

Когда вы подключаете Ethernet-кабель, сетевой интерфейс и порты коммутатора отправляют импульсы на низкой частоте для определения максимально возможной скорости. Этот процесс проверяет лишь базовую электрическую целостность пар, но не анализирует такие критические параметры, как уровень ошибок при передаче данных на высоких частотах, согласование импеданса или потерю пакетов. Если кабель проходит начальный тест, сетевой адаптер покажет заветный индикатор 1,0 Гбит/с, что создает иллюзию корректной работы.
Проблема скрывается в механизме повторной передачи пакетов. При физических повреждениях или помехах данные, проходящие по витым парам, искажаются. Получающее устройство обнаруживает ошибки контрольной суммы (CRC) и отбрасывает поврежденные кадры. Протокол TCP вынуждает отправителя запрашивать повторную передачу данных. В результате соединение формально остается гигабитным, но реальная пропускная способность резко падает, так как значительная часть полосы пропускания тратится на переотправку битых данных.
Факторы, снижающие качество сигнала
На производительность кабеля влияют как особенности производства, так и условия эксплуатации. Ключевые причины деградации сигнала включают:
- Использование омедненного алюминия (CCA). Дешевые кабели часто изготавливаются из алюминиевых жил, покрытых тонким слоем меди. Такие проводники имеют повышенное сопротивление, сильнее греются при подаче питания через Ethernet (PoE) и легко ломаются при прокладке.
- Нарушение скрутки пар и перекрестные помехи (crosstalk). Стандарт Ethernet полагается на дифференциальную передачу сигналов по плотно скрученным парам. Если при производстве или монтаже (например, при зачистке изоляции у разъема RJ45) витые пары раскручиваются, возникает перекрестное влияние сигналов, что приводит к порче пакетов.
- Электромагнитные помехи (EMI). Прокладка неэкранированных кабелей параллельно силовым линиям, кабелям систем вентиляции или балластам люминесцентных ламп вызывает электрический шум, который подавляет полезные сигналы данных.
Как выявить и устранить проблемы с кабелем
Стандартные онлайн-тесты скорости интернета не всегда показательны, так как они часто ограничены скоростью вашего тарифного плана. Для проверки качества кабеля необходимо проводить диагностику локальной сети. Использование утилит вроде iperf3 между двумя проводными машинами позволяет измерить реальную пропускную способность. Если локальная передача данных значительно ниже 940 Мбит/с, проблема кроется в физическом слое.
Рекомендации по улучшению сети
Чтобы исключить кабель как источник «узкого места», рекомендуется предпринять следующие шаги:
- Замените сомнительные патч-корды из дешевых комплектов на сертифицированные кабели категорий Cat6 или Cat6a (UTP/STP) с цельными медными жилами от проверенных производителей.
- Проверьте качество заделки кабеля в розетках и коннекторах. Секрет надежного контакта — сохранение плотной скрутки пар вплоть до места фиксации в разъеме или модуле Keystone.
- Минимизируйте влияние внешних факторов. При прокладке новых линий необходимо соблюдать дистанцию от силовых кабелей, трансформаторов и источников электромагнитного излучения.
Несмотря на то что современная передача данных опирается на программные алгоритмы, физика процесса остается неизменной. Если ваша проводная сеть работает нестабильно, несмотря на современное оборудование, стоит провести аудит физической инфраструктуры. Реальная скорость передачи зависит от качества каждого дюйма используемого кабеля.
Почему индикатор 1 Гбит/с — это не показатель качества
Важно понимать, что процесс согласования скорости (link negotiation) — это лишь базовая проверка электрической непрерывности цепи. Сетевой интерфейс (NIC) и коммутатор обмениваются быстрыми импульсами на низкой частоте исключительно для того, чтобы договориться о максимально доступной скорости. Этот «рукопожатие» не способно оценить целостность данных при высокочастотной передаче, проверить коэффициент затухания, точность импеданса или уровень потерь пакетов. Поэтому, даже если порт светится ярким зеленым индикатором 1.0 Гбит/с, это не означает, что физическая среда пригодна для передачи данных без ошибок.
Глубинные причины деградации и физические угрозы
Помимо омедненного алюминия (CCA), который страдает от высокого электрического сопротивления и значительного падения сигнала на дистанции, стоит учитывать риски механического повреждения. При прокладке кабеля через узкие кабельные каналы или вокруг острых углов стены, материал может подвергаться чрезмерным нагрузкам, что приводит к микротрещинам и изменению геометрических характеристик проводников.
Особое внимание стоит уделить понятию перекрестных помех (crosstalk). Принцип работы Ethernet основан на дифференциальной передаче сигналов, где скрутка жил позволяет эффективно подавлять электромагнитные наводки. Однако, если монтажник при разделке кабеля у коннектора RJ45 удаляет слишком много внешней изоляции и чрезмерно расплетает пары, создаются зоны «утечки» сигнала. В таких условиях сигналы из одной пары перетекают в соседнюю, вызывая критическую порчу пакетов непосредственно в процессе их прохождения через среду. Электромагнитные помехи (EMI) также усугубляются при прокладке неэкранированных кабелей рядом с балластами ламп или мощными силовыми коммуникациями, так как индуцированный шум перекрывает полезный низковольтный сигнал данных.
Расширенная диагностика и устранение «узких мест»
Если вы подозреваете, что кабель стал «бутылочным горлышком», обычного браузерного теста скорости недостаточно. Даже если ваш тарифный план ограничен, скажем, 300 Мбит/с, деградирующий кабель, выдающий 250 Мбит/с с высоким уровнем потерь, может маскироваться при просмотре страниц, но полностью «захлебнется» при выполнении интенсивных задач внутри локальной сети.
Для точной диагностики рекомендуется использовать инструмент iperf3, работающий в режиме клиент-сервер между двумя машинами, подключенными по кабелю. Исправное гигабитное соединение обязано показывать результат, максимально близкий к теоретическому пределу — около 940 Мбит/с. Если фактическая скорость падает до 100–120 Мбит/с или ниже, это прямой сигнал к замене физического носителя.
Также стоит анализировать статистику интерфейса на наличие большого количества TCP-передач (retransmissions). Это «дымящийся пистолет», прямо указывающий на то, что физический уровень не справляется: принимающее устройство фиксирует ошибки циклического избыточного кода (CRC) и отбрасывает поврежденные кадры, заставляя стек протоколов TCP постоянно отправлять их повторно.
Для исправления ситуации рекомендуются следующие шаги:
- Полный аудит кабельного хозяйства: избавьтесь от безымянных патч-кордов из дешевых мультипаков и замените их на качественные кабели с цельными жилами (solid-core) от проверенных производителей.
- Тщательная инспекция разъемов Keystone и патч-панелей: многие проблемы возникают не из-за самого кабеля, а из-за небрежного «пробива» (punch-down) жил в розетке.
- Соблюдение стандартов монтажа: при разделке кабеля в IDC-разъемах старайтесь сохранять заводскую скрутку пар максимально близко к месту фиксации, не оставляя оголенных участков витых пар.
- Геометрическая развязка: если кабель приходится прокладывать в условиях ограниченного пространства, держите его на физическом удалении от силовых линий и трансформаторов, чтобы исключить наведенные помехи.
Помните, что цифровая сеть — это не абстрактное программное явление, а поток электрических импульсов, крайне чувствительный к качеству меди и точности соблюдения физических стандартов прокладки.
