Современные корпуса для ПК часто страдают от неэффективной циркуляции воздуха: горячие потоки перемешиваются внутри, многократно рециркулируя, прежде чем покинуть пределы системы. Чтобы видеокарта не забирала горячий воздух, который сама же пытается выбросить, было решено спроектировать и напечатать на 3D-принтере кастомный воздуховод.
Проектирование и создание 3D-печатного короба для GPU

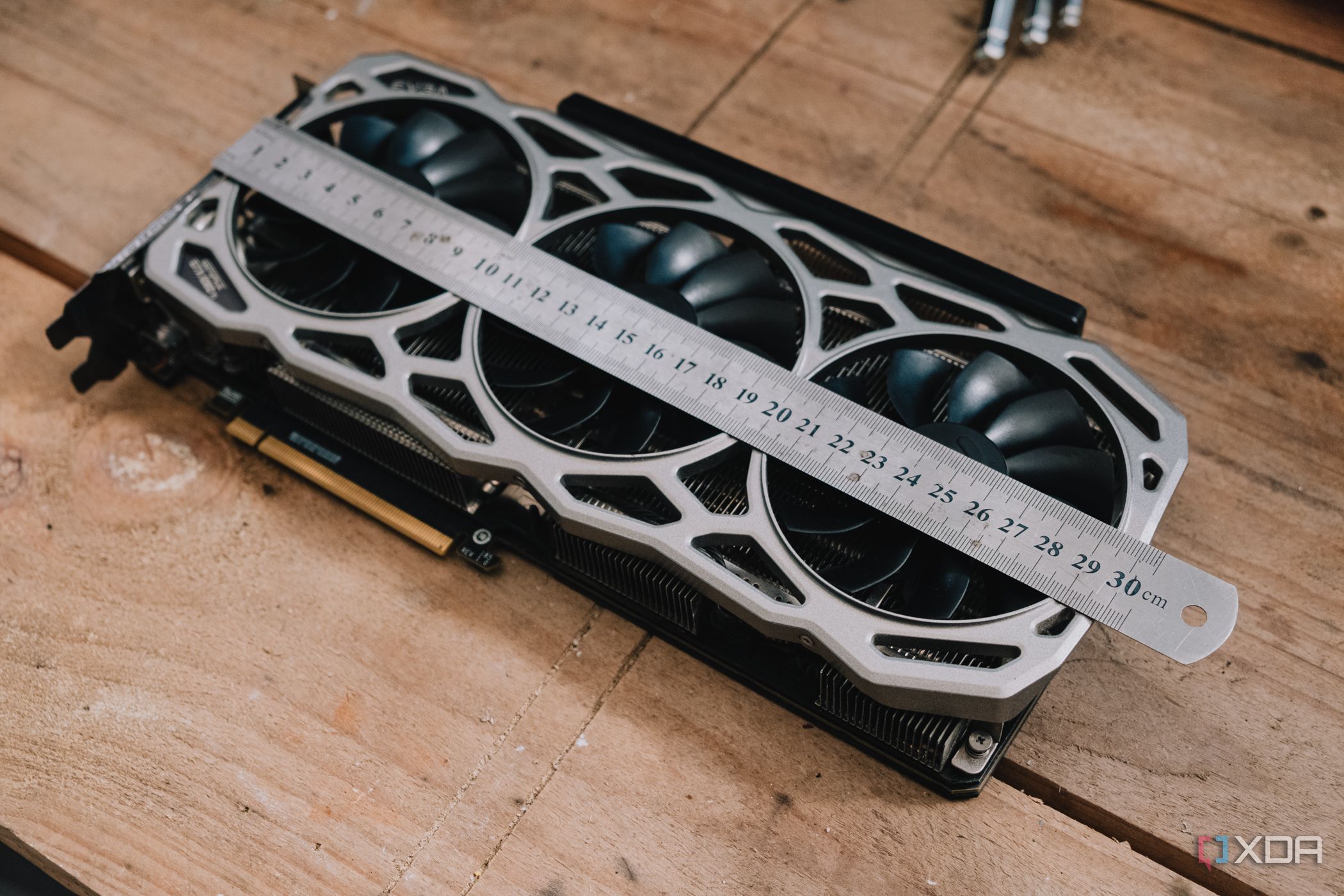

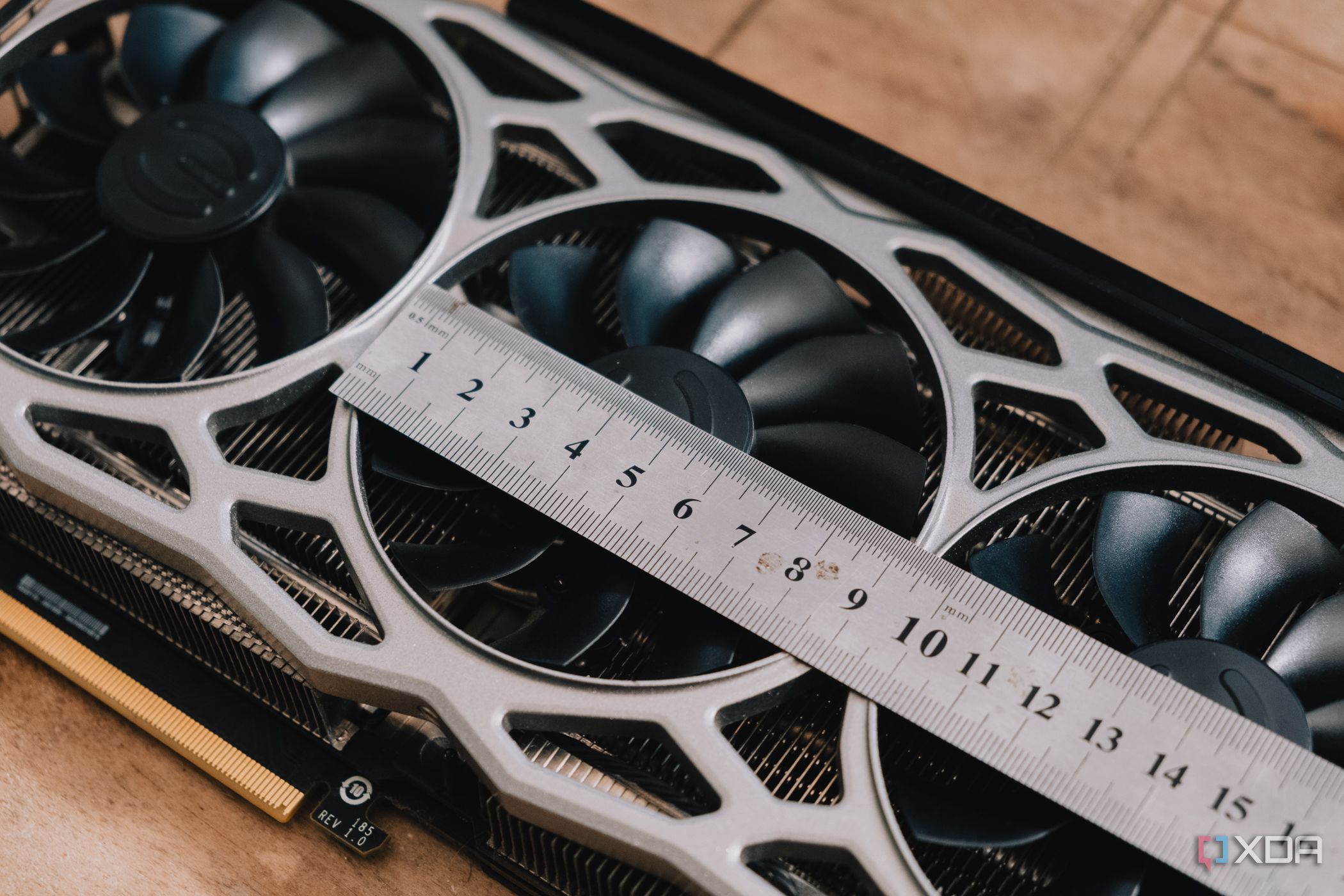

В качестве основы была выбрана концепция автомобильного короба для забора воздуха. Так как закрепить конструкцию непосредственно на видеокарте из-за отсутствия крепежных отверстий было сложно, решено было создать кожух, максимально увеличивающий объем воздуха перед вентиляторами. Расчетный объем пространства составил 117 мм x 300 мм x 85 мм.

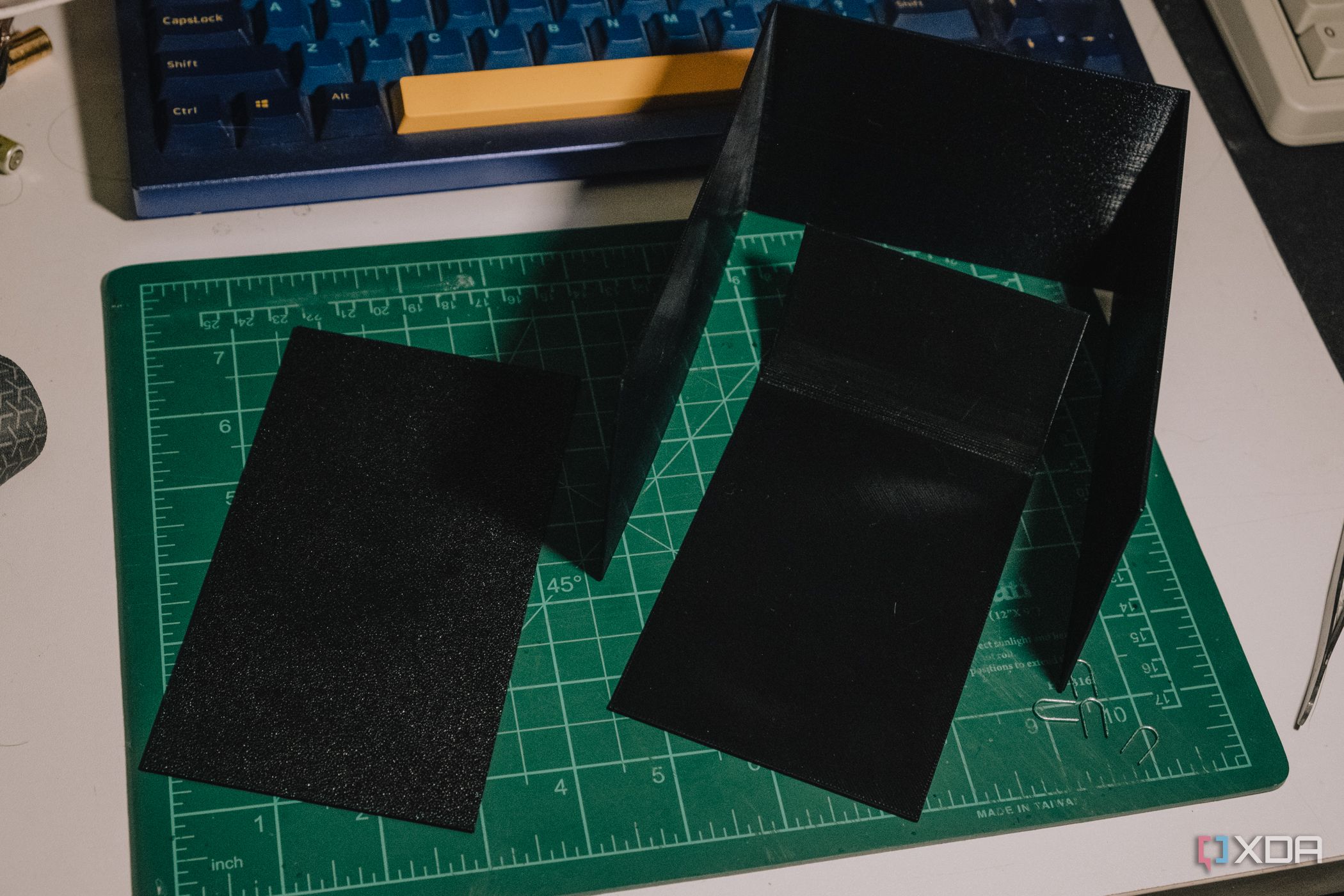

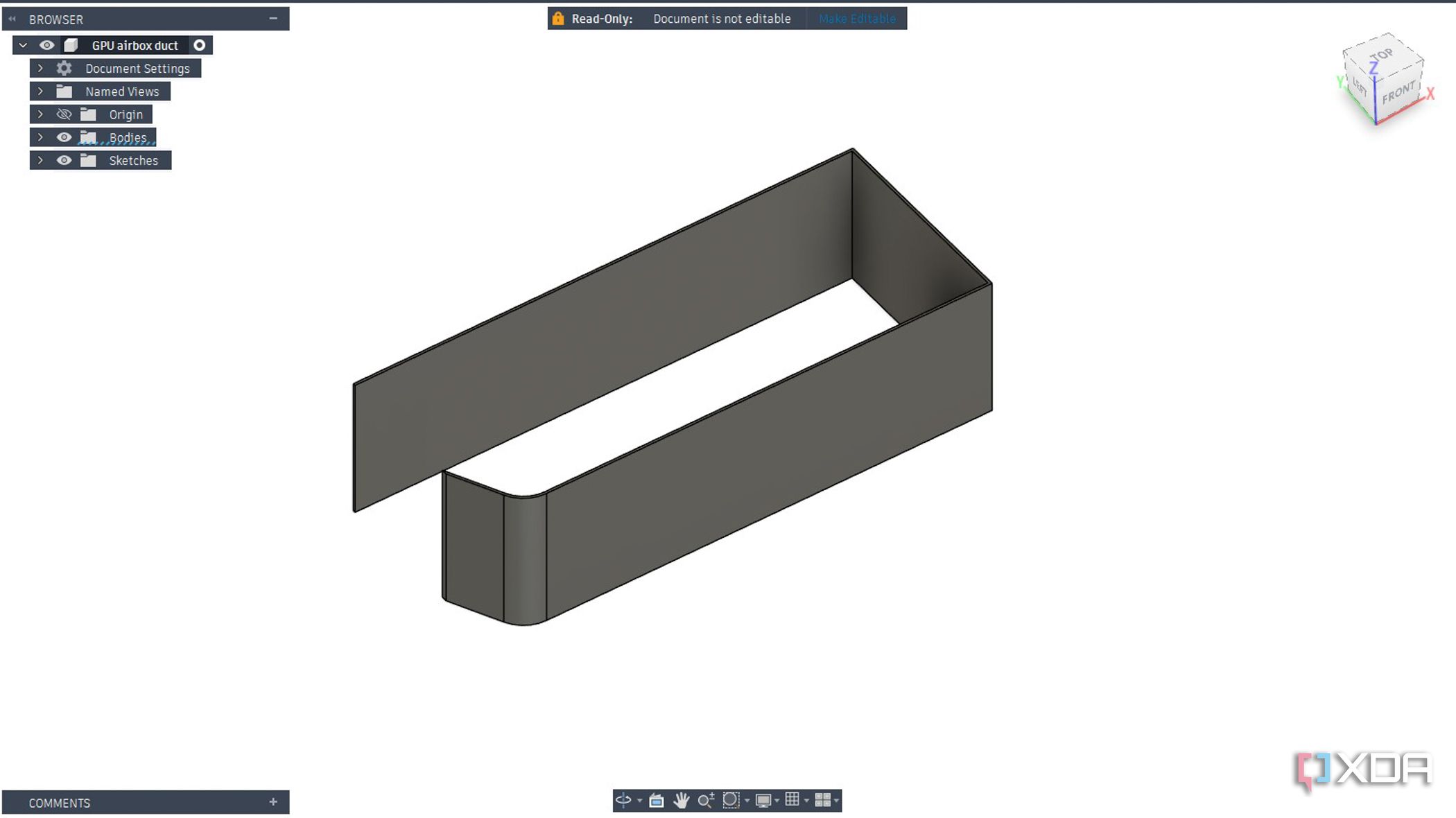

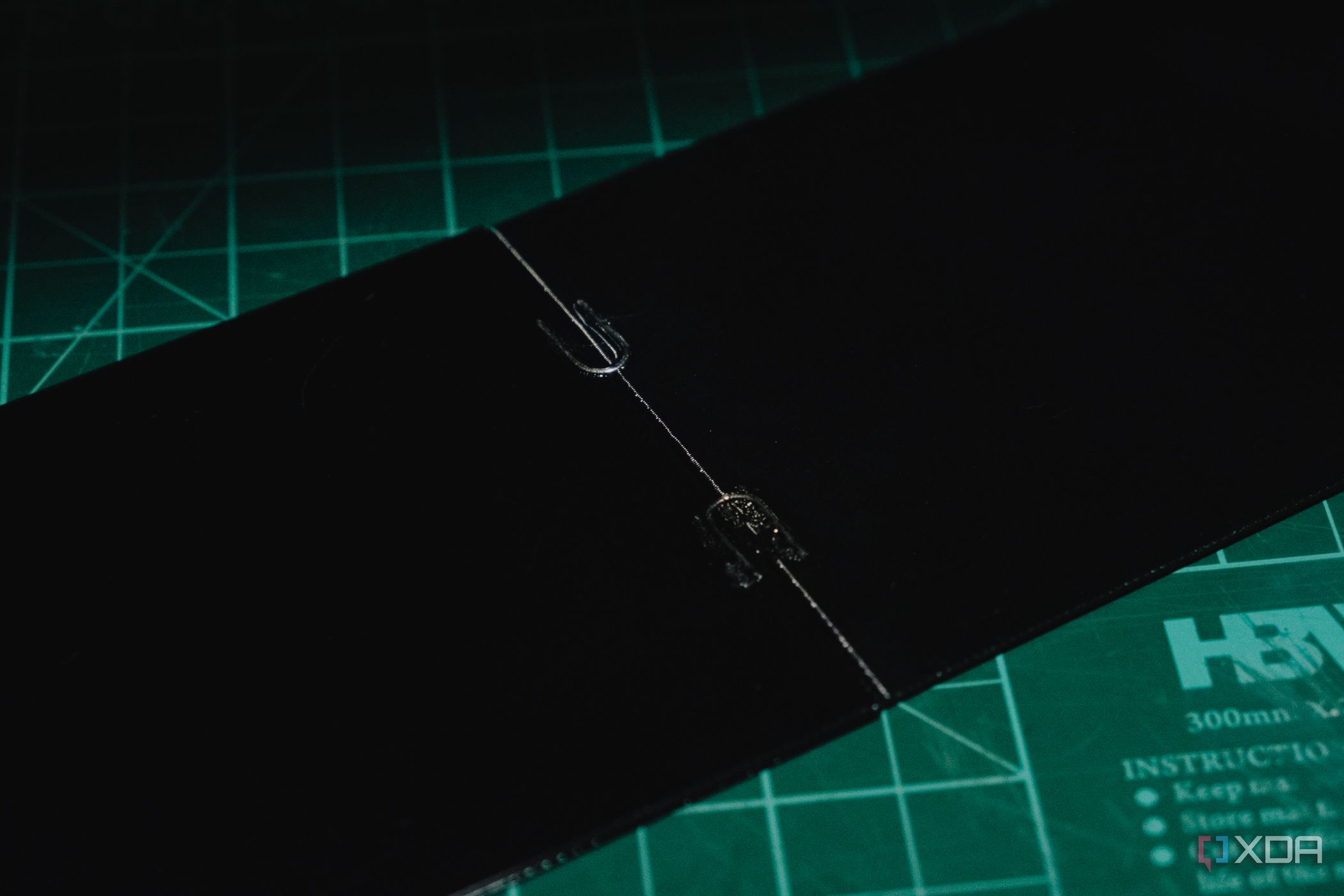

Конструкция получилась U-образной и не требует дополнительных креплений. На печать ушло 118 г пластика PETG и почти четыре часа работы на 3D-принтере Bambu Lab A1. Поскольку область печати устройства ограничена, деталь пришлось разделить на три части. Для их соединения использовались U-образные скобы, которые фиксировались при помощи паяльника.
Тестирование производительности и первые результаты

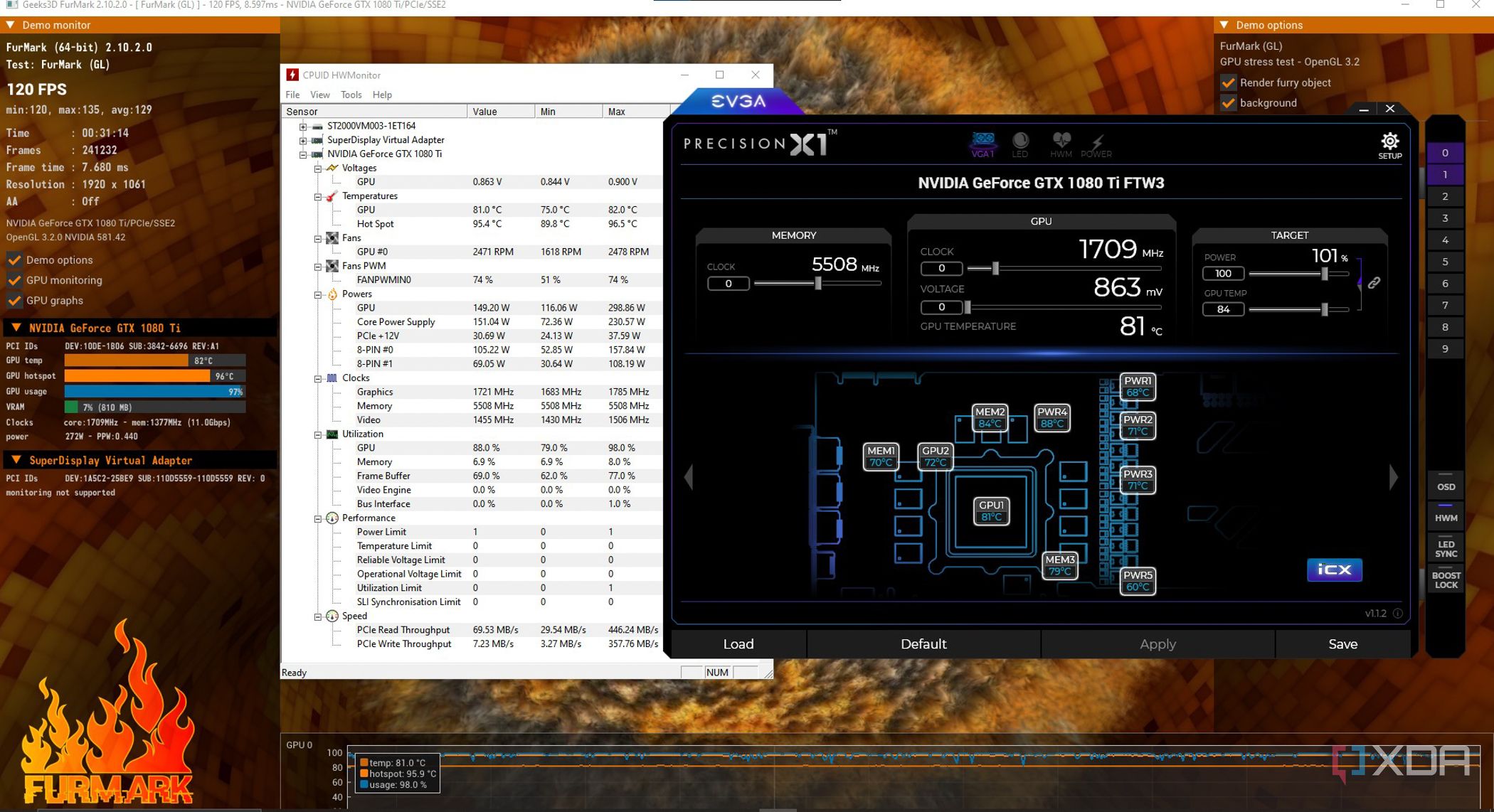

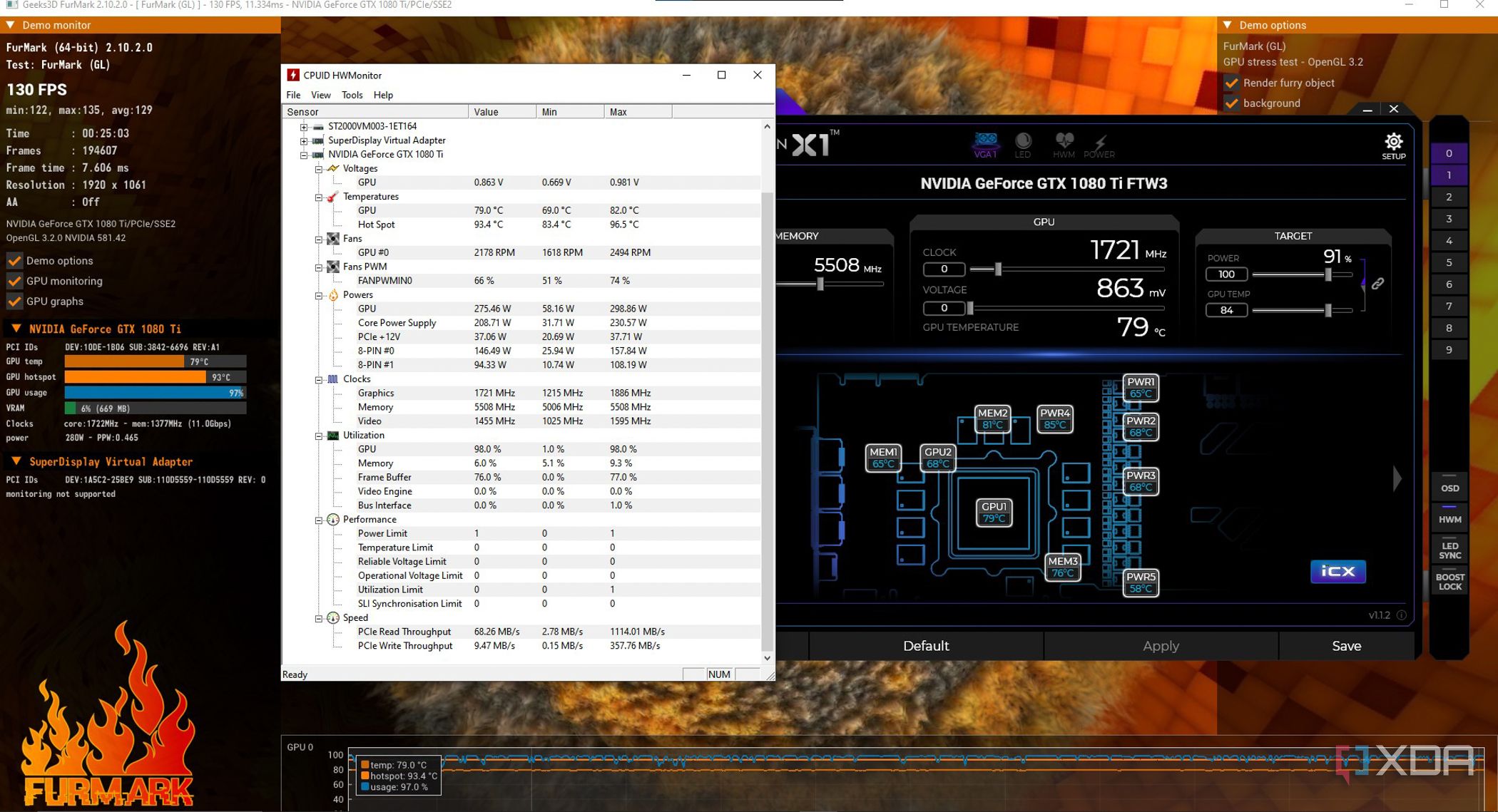

Для оценки эффективности конструкции использовался бенчмарк FurMark. В контрольном тесте на стандартных настройках видеокарта разогрелась до 82 °C за 30 минут. При использовании агрессивного профиля вентиляторов и андервольта температура составляла 72 °C. С открытой боковой панелью корпуса показатель стабилизировался на отметке 79 °C, что стало целевым ориентиром.

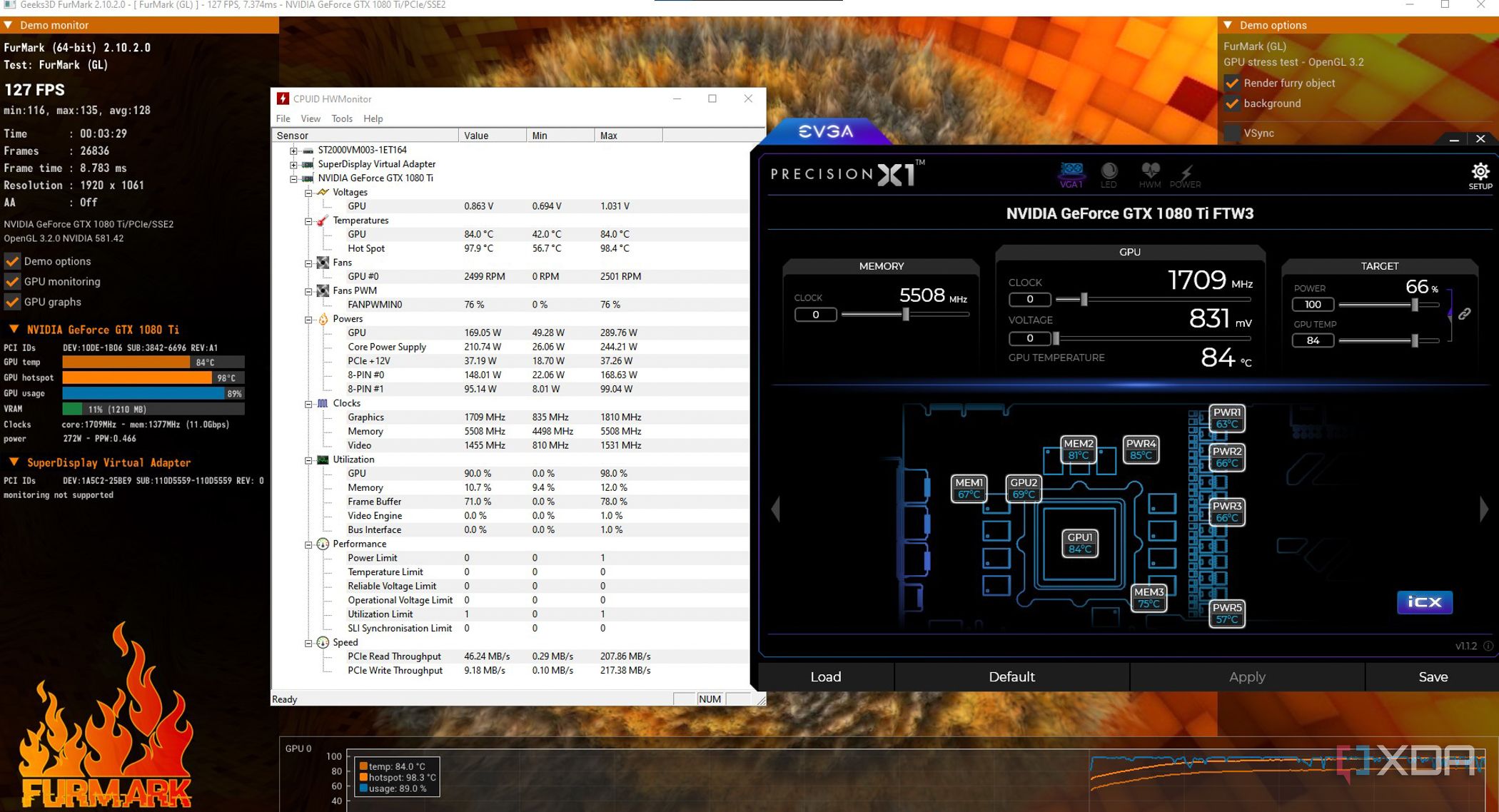

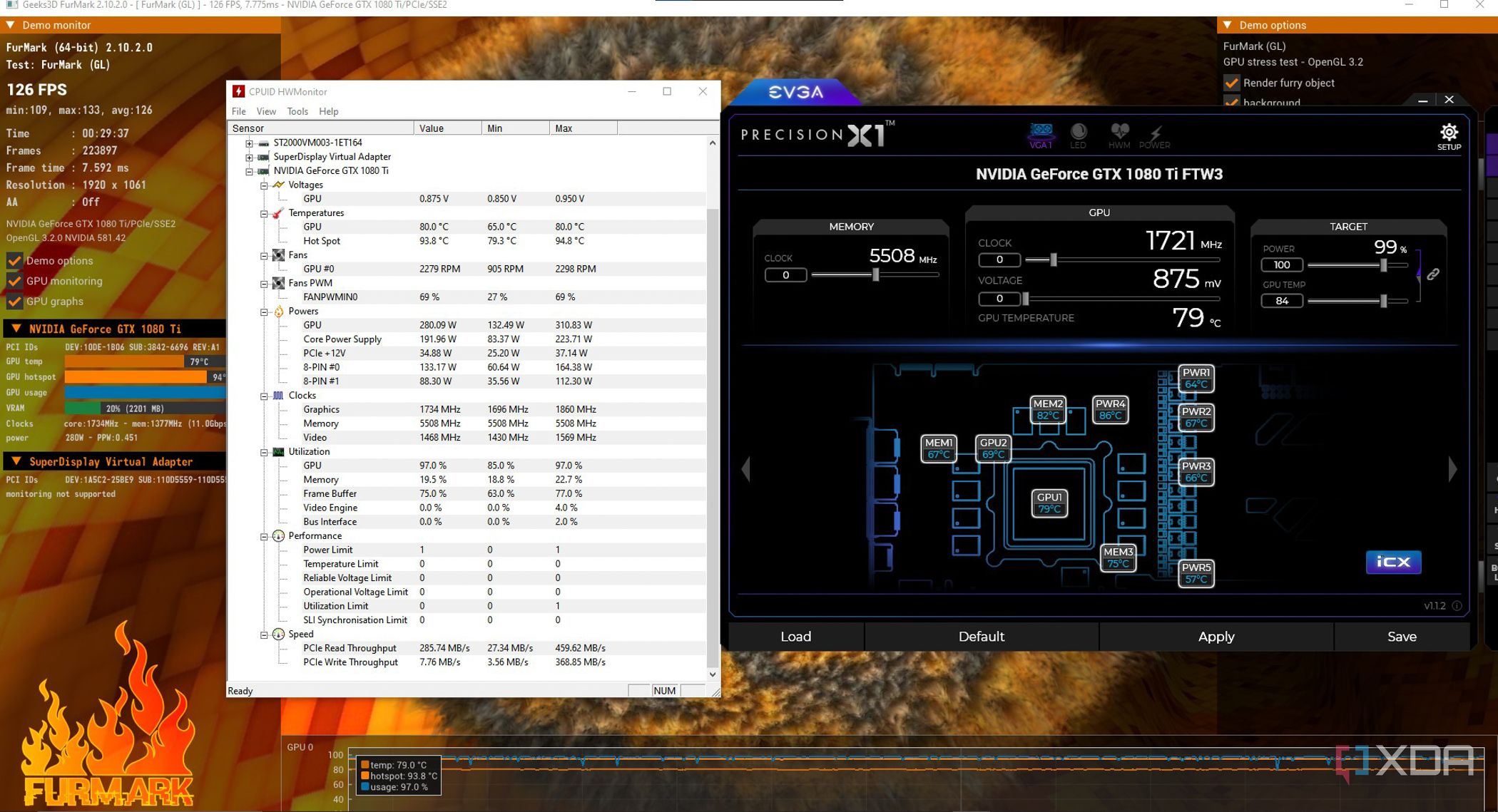

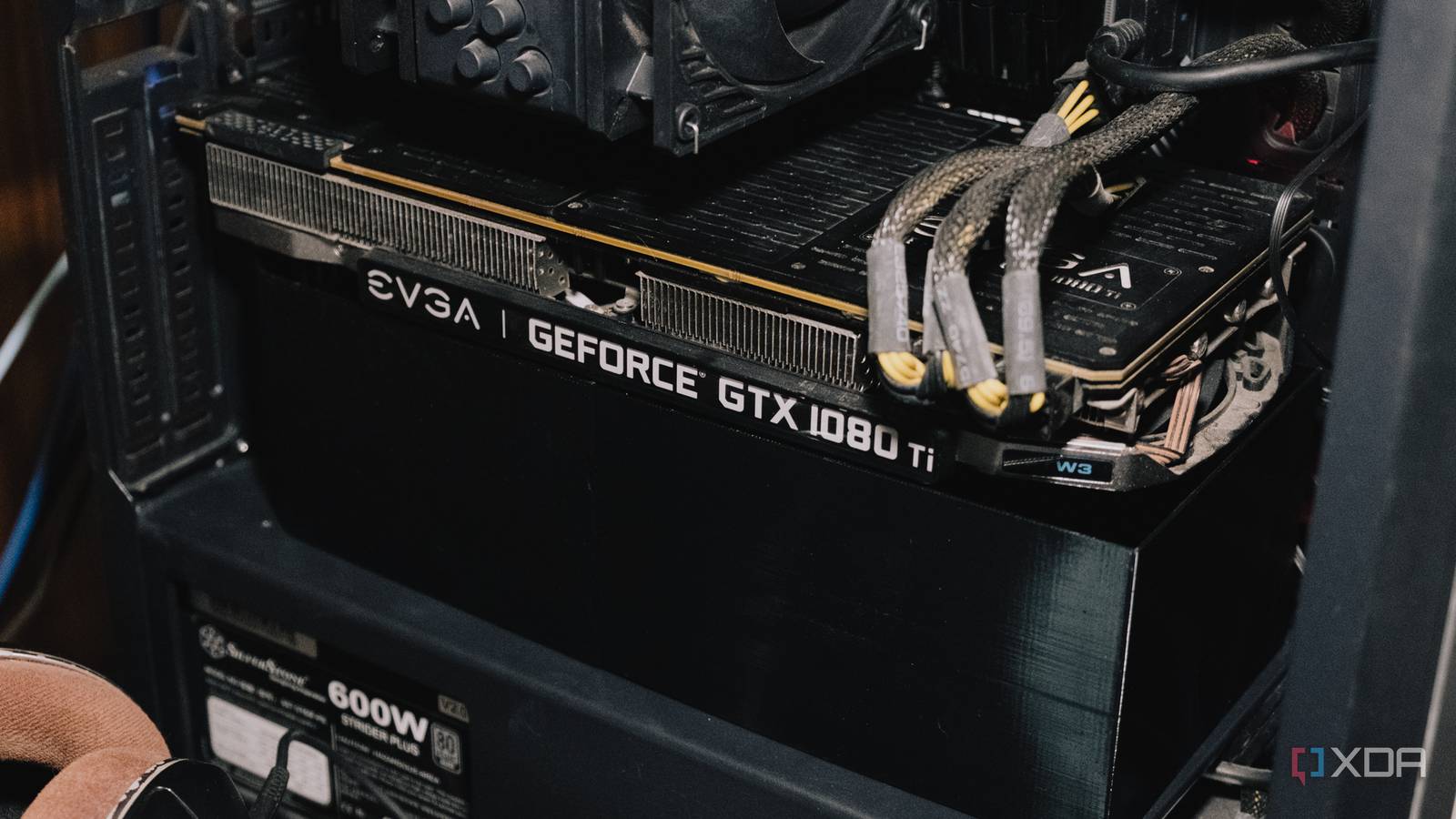

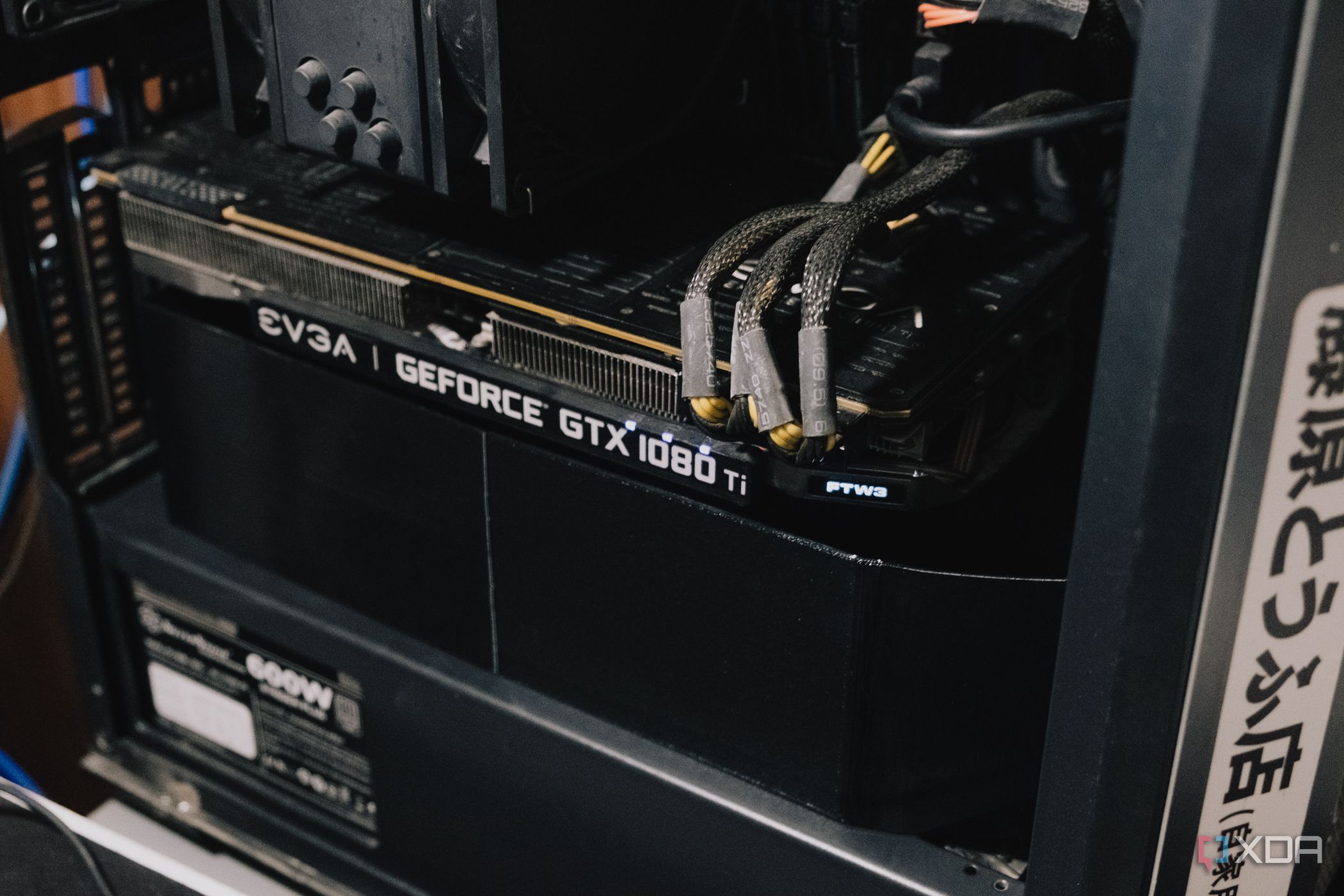

Первая версия установленного воздуховода оказалась неудачной: система ушла в троттлинг менее чем через четыре минуты после запуска теста. Однако после того как конструкцию развернули так, чтобы открытая часть была направлена к фронтальным вентиляторам корпуса, результат улучшился. Температура стабилизировалась на уровне 79 °C, сравнявшись с результатами при открытой боковой панели.
Возможные доработки и выводы
Основной проблемой первой итерации стало сужение воздушного потока (чок-поинт). Отказ от удаления штатных решеток слотов GPU создал препятствие для вентиляторов. Полноценная система охлаждения требует эффективного вывода воздуха, а не только его подачи.

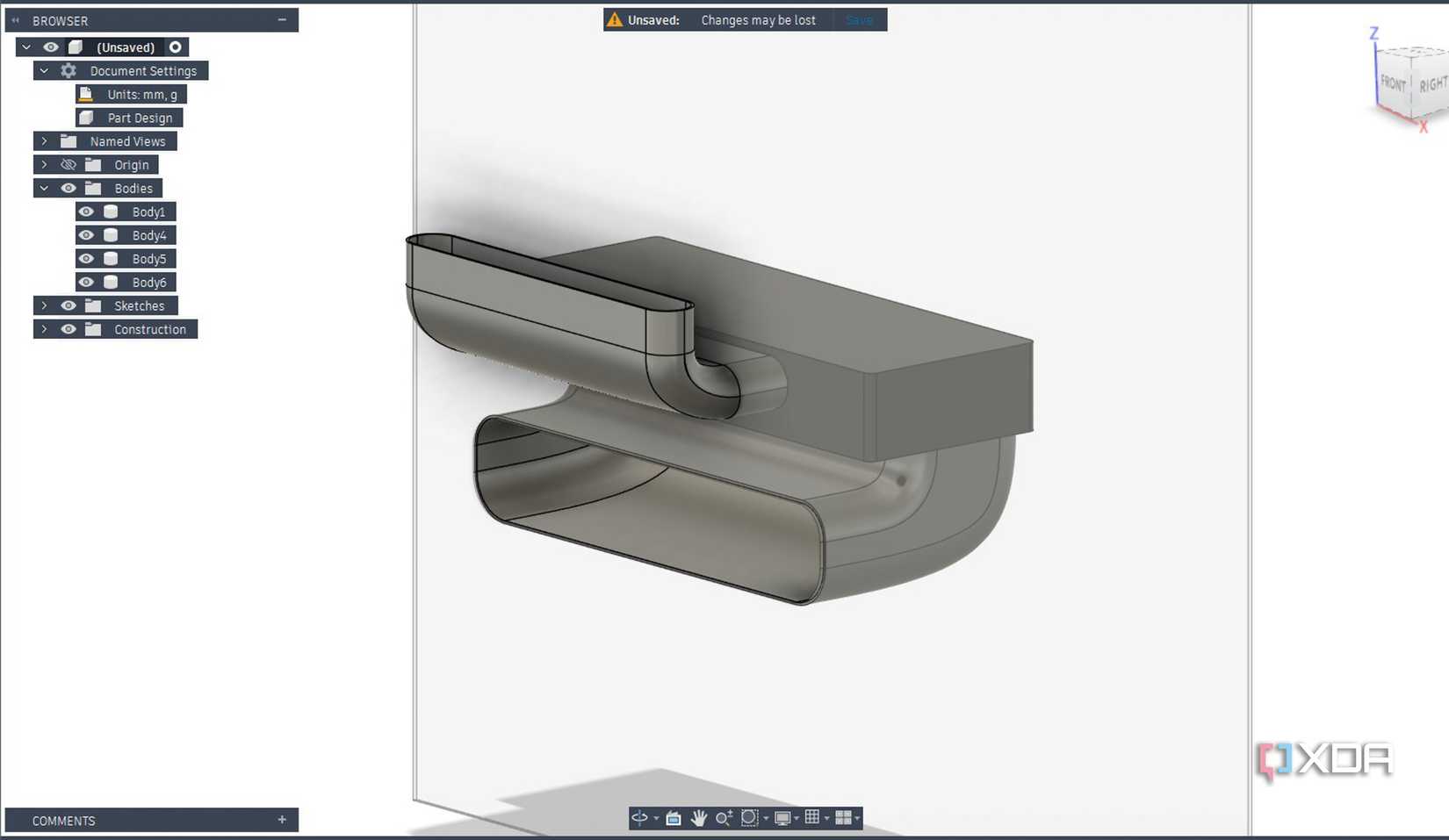

Более совершенная конструкция, по мнению автора, могла бы включать:
- Отверстия в акриловой боковой панели для прямого забора и отвода воздуха.
- Изолированные каналы для каждого вентилятора видеокарты.
- Отвод горячего воздуха с направлением потока вверх, чтобы он не попадал на пользователя.

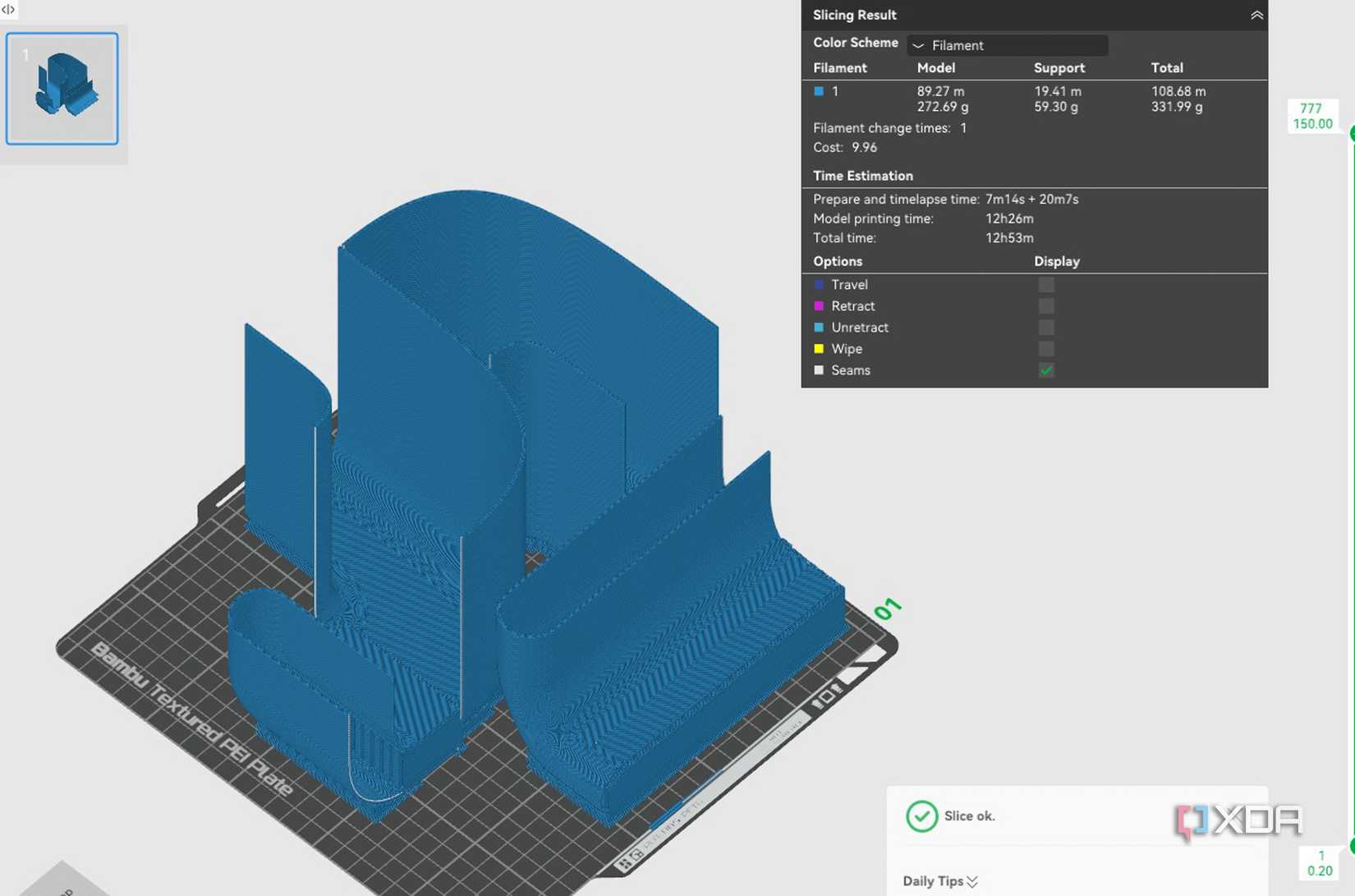

Такая модернизация потребовала бы 332 г PETG и около 13 часов печати. Автор отмечает, что подобные радикальные меры, включая резку боковой панели корпуса, оправданы не всегда. Часто добиться аналогичного снижения температуры на 10 °C можно с помощью настройки оборотов вентиляторов или андервольтинга, что требует гораздо меньше усилий и временных затрат. Применение кастомных воздуховодов актуально преимущественно тогда, когда архитектура корпуса позволяет легко адаптировать поток воздуха под конкретную модель GPU.
Технические детали реализации воздуховода
Для изготовления короба автор отказался от использования металлической сетки, так как она обладает недостаточной жесткостью и может деформироваться или провисать в местах соединений. U-образная форма без «дна» была выбрана как наиболее эффективный способ обхватить вентиляторы видеокарты без необходимости в сложном крепеже. Несмотря на то, что модель была разбита на три части для соответствия рабочей области принтера Bambu Lab A1 (21 кв. см), использование паяльника для фиксации U-образных скоб из степлера обеспечило необходимую структурную целостность конструкции.
Первоначальный план состоял в том, чтобы изолировать систему от горячего воздуха внутри корпуса и направлять поток непосредственно из слотов расширения. Однако возникло непредвиденное ограничение: фронтальные вентиляторы корпуса физически не совпадали по расположению с пространством под видеокартой. Попытка создания сложной формы воздуховода привела бы к возникновению узкого «бутылочного горлышка», поэтому было принято решение протестировать схему с забором воздуха через заднюю часть корпуса.
Анализ температурных показателей
В процессе тестирования внимание уделялось не только температурам самого графического процессора, но и состоянию видеопамяти (VRAM), так как ее нагрев критически важен для стабильности видеокарт EVGA iCX. Контрольный тест при стандартных настройках показал 82 °C после 30 минут нагрузки в FurMark. Стоит отметить, что при текущем андервольте и агрессивной кривой оборотов вентиляторов в штатном режиме удается достичь 72 °C, но с существенным уровнем шума от работы системы охлаждения.
Ситуация, когда после установки первой версии воздуховода система ушла в троттлинг всего за четыре минуты, наглядно продемонстрировала важность аэродинамики. Ошибка заключалась в ограничении притока воздуха: три вентилятора видеокарты конкурировали за объем воздуха в замкнутом пространстве, а штатные решетки слотов корпуса создавали чрезмерное сопротивление. Разворот короба открытой частью навстречу фронтальным вентиляторам позволил использовать принцип принудительного нагнетания, что и позволило достичь уровня 79 °C.
Рекомендации по изоляции воздушных потоков
Автор подчеркивает, что создание изолированных контуров для GPU — задача специфическая. Если реализовать схему с вырезом отверстий в боковой панели, это обеспечит не только прямое охлаждение видеокарты, но и опосредованно улучшит показатели центрального процессора, так как он перестанет поглощать горячий выхлоп от графического адаптера.
Тем не менее, при проектировании подобных решений важно учитывать комплексный характер охлаждения ПК:
- Остальные компоненты: Изоляция GPU может негативно сказаться на обдуве SSD, цепей питания (VRM) и чипсета материнской платы, которые нуждаются в стабильной циркуляции воздуха внутри корпуса.
- Баланс усилий: Затраты 13 часов печати и 332 граммов пластика оправданы лишь в случае потенциального выигрыша в 10 °C и более. В большинстве сценариев эффективнее воспользоваться имеющимся «запасом» оборотов вентиляторов (RPM headroom), который многие производители оставляют неиспользованным для снижения уровня шума «из коробки».
Таким образом, успех кастомного воздуховода напрямую зависит от того, насколько удачно геометрия корпуса соотносится с расположением активных зон вентиляторов видеокарты. В ситуациях, когда корпус имеет плохую продуваемость «по умолчанию», модификация потоков через 3D-печать остается интересным, но трудоемким экспериментом, требующим точных расчетов сопротивления среды.
