Три буквы в характеристиках кабеля Cat6, которые могут испортить скрытую проводку

Дешевый сетевой кабель Cat6 сегодня найти несложно. В продаже легко встретить 1000-футовые бухты, которые стоят вдвое дешевле продукции известных брендов и обещают те же гигабитные скорости. Столь значительная разница в цене почти всегда означает экономию на материалах, и в данном случае всё сводится к трем буквам, которые легко не заметить в описании: CCA, что расшифровывается как copper-clad aluminum, или омедненный алюминий. Если использовать такой провод на рабочем столе, он доставит лишь небольшие неудобства, но будучи проложенным внутри каркасной стены и зашитым за гипсокартоном, он превращается в худший вариант для дома.

Что скрывается за аббревиатурой CCA на кабельной оболочке

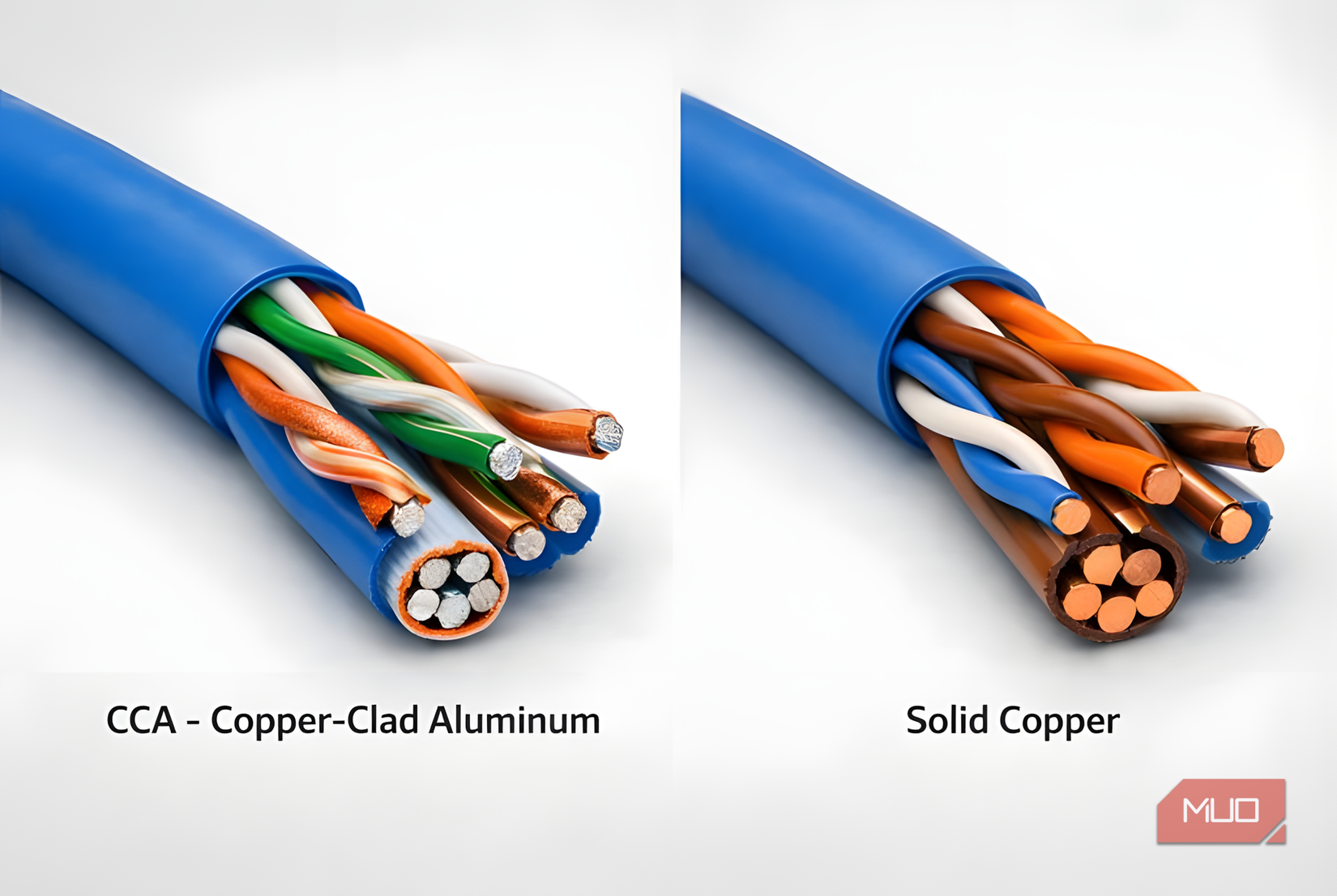

Название полностью отражает суть: каждый проводник представляет собой алюминиевую жилу под тонким слоем меди, причем на медную оболочку приходится примерно от 10% до 15% используемого металла. Алюминий дешев, ради чего всё и затевается, поэтому стоимость такой бухты оказывается ниже по сравнению с чистой медью. Если снять изоляцию, разницу заметить трудно. Восемь внутренних проводников выглядят точно так же, как жилы из цельной меди. Признаки подделки обнаруживаются в процессе работы. Коробка с CCA весит меньше положенного, а жилы норовят треснуть, а не согнуться при попытке заделать коннекторы. Первый подобный провод сломался сразу после сгиба. Хрупкость проволоки ощущается пальцами задолго до проведения каких-либо тестов скорости.

Почему скрытая прокладка в стенах становится главной проблемой

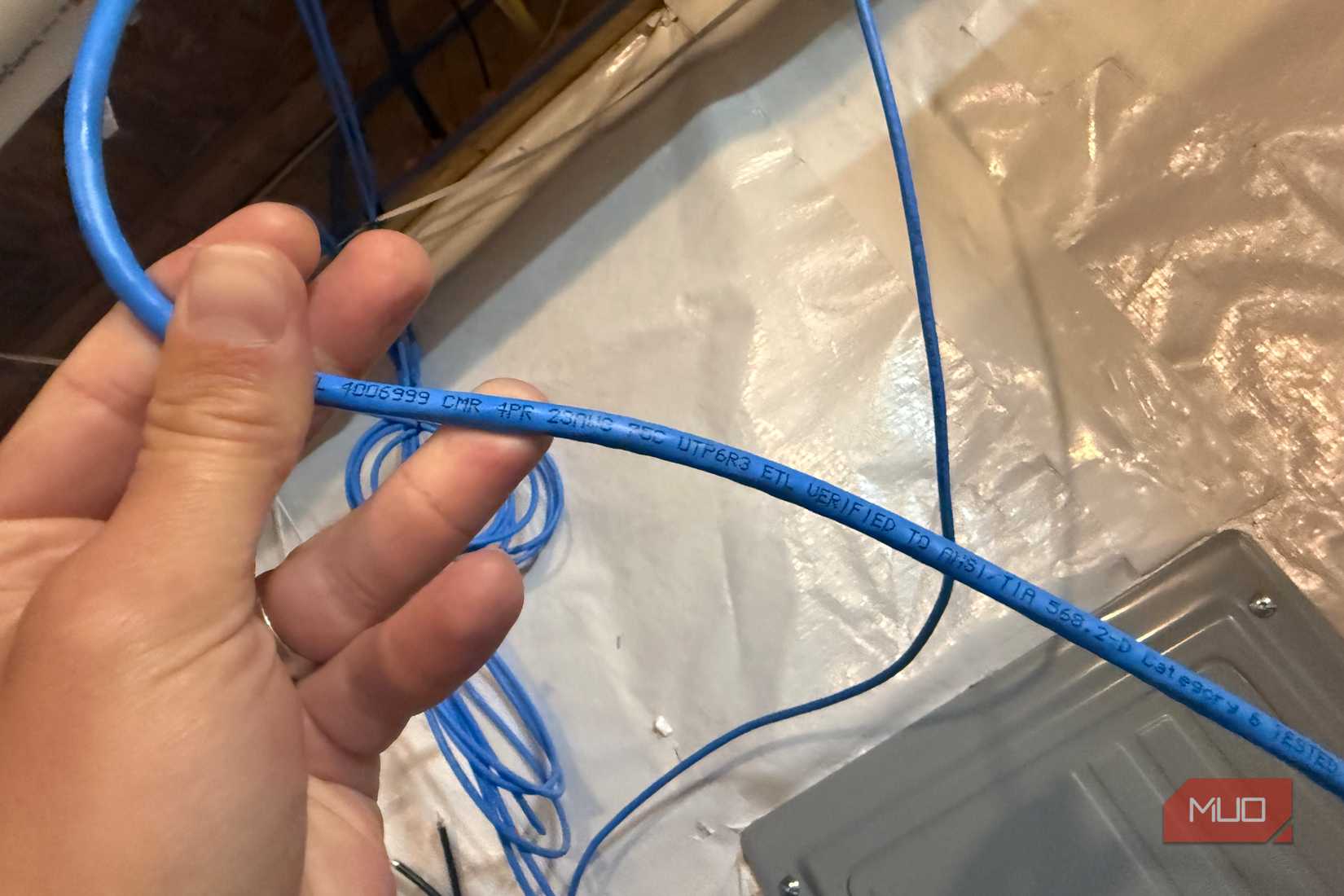

В этот момент вопрос экономии перерастает в требования безопасности. Кабель, закладываемый внутрь стены, обязан иметь соответствующий класс пожаробезопасности, который наносится на оболочку в виде маркировки CM, CMR или CMP в зависимости от трассы. Подобные стандарты существуют потому, что проводка внутри конструкций должна вести себя предсказуемо при возникновении пожара. Регламенты, включая Национальный электротехнический код и стандарт UL 444, требуют использования проводников из цельной меди, а алюминий этим нормам не соответствует. Кабель типа CCA не может законно получить такие сертификаты. Его монтаж в стену с высокой вероятностью нарушает действующие строительные нормы и грозит провалом при любой официальной проверке.

Главная проблема заключается в перманентности такого решения. Шнур на рабочем столе можно заменить за считанные секунды, а проложенную за гипсокартоном линию — нет, если не использовать специальную пилу и не потратить на ремонт свободный день. То, что заложено в стены до завершения отделки, остается там навсегда. При монтаже проводки следует тщательно проверять каждую бухту на наличие чистой неизолированной меди и действующего сертификата UL до того, как кабель окажется в каркасе, поскольку это единственный шанс сделать всё правильно.

Влияние PoE на нагрев алюминиевых проводников

Алюминий проводит электричество значительно хуже меди. При одинаковом сечении проводника сопротивление у CCA примерно на 55% выше по сравнению с медью. Высокое сопротивление ведет к затуханию сигнала на больших расстояниях, из-за чего длинная линия из CCA может не обеспечить заявленную гигабитную скорость. Кроме того, это приводит к выделению тепла. Технология Power over Ethernet подает питание по тем же жилам, которые переносят данные, а кабель с высоким сопротивлением рассеивает эту энергию в виде тепла по всей длине. Если собрать такой провод в пучок с десятком других внутри закрытого пространства без вентиляции, теплу некуда уходить. Использование CCA в подобных условиях способно привести к дефициту напряжения для запитанных устройств или к постепенному разрушению изоляции самого кабеля. Ни одна из этих проблем не проявится до тех пор, как скрытая проводка выйдет из строя.

Способы проверки кабеля перед монтажом

Избежать попадания кабеля CCA в стены помогают простые проверки, которые занимают минимум времени и спасают от проблем после завершения отделочных работ. Начинать стоит с надписей на оболочке. Качественный кабель четко указывает состав проводников, содержащий чистую медь, а также класс пожаробезопасности CM, CMR или CMP. Дешевая бухта без подобных указаний должна вызывать подозрения. Следующим признаком является вес: алюминий делает коробку легче меди аналогичной длины. В сомнительных случаях можно надрезать оболочку и поскрести жилу лезвием. Медь остается красной на всю глубину, тогда как под слоем CCA проступает серебристый металл. Наконец, можно проверить нанесенный номер UL через официальную базу данных и отказаться от покупки при отсутствии результатов. Разумнее приобретать продукцию надежных американских продавцов, открыто заявляющих состав кабеля. Небольшая разница в цене одной линии стоит того, чтобы не рисковать проводом, который будет замурован навсегда.

«`html

Особенности монтажа и скрытые угрозы кабеля CCA

Разница в цене одной жилой линии кажется незначительной, но попытка сэкономить на проводе перед его герметичной заделкой в стены оборачивается серьезными проблемами. В то время как обычный шнур на столе легко заменить за несколько секунд, исправление скрытой проводки потребует использования пилы по гипсокартону и немало времени. Именно поэтому стоит потратить лишние несколько долларов на покупку качественного материала до того, как начнется чистовая отделка.

Строительные стандарты, в том числе Национальный электротехнический код (National Electrical Code) и спецификация UL 444, жестко регламентируют требования к проводке. Согласно этим документам, прокладываемые в каркасных стенах кабели должны изготавливаться исключительно из цельной меди, поскольку алюминий не отвечает необходимым критериям безопасности и не может получить законный класс пожаробезопасности (CM, CMR или CMP).

Техническая разница между материалами критически важна при использовании PoE (Power over Ethernet):

• Сопротивление алюминиевого проводника CCA примерно на 55% выше, чем у медного аналога при том же сечении.
• Повышенное сопротивление приводит к сильному затуханию сигнала на протяженных линиях, из-за чего кабель физически не способен выдать заявленную гигабитную скорость.
• Энергия питания, идущая по тем же жилам, рассеивается в виде тепла по всей длине проводника.
• Если кабель замурован в герметичной полости (например, в пучке с другими проводами внутри закрытого пространства без циркуляции воздуха), выделяемое тепло приводит к перегреву изоляции и падению напряжения на подключенных устройствах.

Практический опыт показывает, что хрупкость омедненного алюминия ощущается пальцами еще на этапе подготовки к монтажу. Жилы CCA при попытке самостоятельного обжима коннекторов склонны не сгибаться, а трескаться и ломаться после первого же изгиба. Подобная хрупкость становится очевидным сигналом низкого качества задолго до проведения лабораторных или полевых тестов скорости сети.

«`
